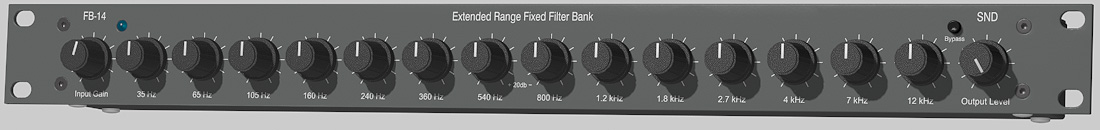

FB-14 Extended Range Fixed Filter Bank
Auch als Stereo Version FB-14 S
| English version | große Ansicht |
Spezial-Audio-Filterbank in diskreter Spulentechnik
| - | klassische Class-A-Schaltungstechnik mit Spulen. Diese müssen zwar hand-gefertigt werden und sind deshalb kostspielig, klingen aber einfach besser. Nur 4 Transistoren im Signalweg, davon 2 selektierte Germanium-Typen, welche in ihrem Übersteuerungsverhalten Röhren ähnlich sind. | ||||
| - | 14 Bänder mit 2-Pol-Filtern. Die Mittenfrequenzen liegen bei 35, 65, 105, 160, 240, 360, 540, 800, 1200, 1800, 2700, 4000, 7000 und 12000 Hz. | ||||
| - |
Die Anordnung der Bänder in (annähernd) Quint-Abstand verhindert eine falsche Tonalität (d.h. eine ungewollte Betonung des gleichen musikalischen Tones in verschiedenen Oktaven), welche bei allen Oktav-, Halboktav- und Terzfilterbänken zu beobachten ist. |
||||
| - | Der Regelbereich beträgt pro Band +/- 20 dB (!) und ist damit etwa sechsmal größer als bei fast allen handelsüblichen Equalizern und Filterbänken. Es lassen sich also auch ´drastische´ Eingriffe vornehmen, die sonst nur mit zwei hintereinander geschalteten Geräten erzielbar sind. Der Q-Faktor der Filter beträgt etwa 0.7 bei +/-10 dB und 6 bei +/- 20 dB. | ||||
| - | Die einzelnen Filter sind nicht von einander entkoppelt. Es treten deshalb alle möglichen - erwünschten - Phasenverschiebungen und Auslöschungen auf. Das mit dieser Schaltungstechnik verbundene nicht-lineare Regelverhalten wird durch die Verwendung von hochwertigen Leitplastik-Potentiometern mit spezieller Widerstandskurve ausgeglichen, welche die Firma ALPS eigens für uns anfertigt. | ||||
| - | Pegelregler im Ein- und Ausgang. Die Eingangs-Verstärkung ist von - 20 bis + 20 dB einstellbar. Konstruktionsbedingt klingen Übersteuerungen sehr viel interessanter als bei üblichen RC-Filtern mit Operationsverstärkern. | ||||
| - | Ein- und Ausgang über Klinkenbuchsen. Ground-lift (intern) zur Trennung von Audio- und Gehäusemasse. Zum Anschluß von Stereo-Quellen ist ein Y-Kabel mit Mono-Bildung erhältlich. | ||||
| - | Frequenzgang 20-50000Hz +/- 1,5dB, Fremdspannungsabstand 90dB. | ||||
| - | Relais-Bypass über Frontplatten-Taster und automatisch beim Abtrennen der Stromversorgung ("hard-wire bypass"). | ||||
| - | 19”, 1 HE, Einbautiefe 58 mm + Stecker, externes Netzteil. | ||||
| - |
Preis: € 750,- zzgl. MWSt. und Versand, 5 Jahre Garantie. |
||||
|
"Äußerst flexible und hervorragend klingende Filterbank...", "Ein hervorragend durchkonzipiertes Gerät, das in einer eigenen Liga spielt und derzeit weltweit keine Konkurrenz haben dürfte." (Keyboards 1/00) "... ein edles, smartes Stück Technik.", "Natürlich hat dieser hohe Aufwand und die genauso hohe Qualität ihren Preis. Der ist allerdings mehr als gerechtfertigt, da die klanglichen Resultate absolut überzeugend sind." (Keys 4/01) "Equalize it!" (Florian Schneider, Kraftwerk) |
